M7 Priest 105 mm Howitzer Motor Carriage

Design: Part 2

La majorité des M7s furent équipés de la suspension du char moyen M3. Cette suspension était constituée de chaque côté de 3 boggies (supports de galets) à ressorts verticaux dotés chacun de deux petits galets de roulement à bandages en acier, de trois rouleaux porteurs (montés sur les boggies), d' un barbotin avant et d' une poulie de tension à l' arrière. Cette suspension est dite "verticale" en raison des ressorts (à ellipses) verticaux (VVSS - Vertical Volute Springs Suspension).

The majority of M7 were equipped with the suspension of the medium tank M3. This suspension consisted of each side of 3 bogie trucks (supports of road wheels) with vertical volute springs equipped each one with two small road wheels with steel bindings, three return rollers (mounted on the bogie trucks), a front sprocket-wheel and a rear idler. This suspension is known as "vertical" because of the vertical volute springs (VVSS - Vertical Volute Springs Suspension).

Former suspension

src: Vincent Bourguignon

Vers la fin de la production, les boggies type M3 furent remplacés par des boggies type M4 montés également sur le Sherman. Le seul véritable changement est le déplacement des rouleaux porteurs vers l' arrière. des boggies (et non plus au centre). Cette suspension équipa également le M7B1.

Towards the end of the production, the bogie trucks type M3 were replaced by bogie trucks M4 type also assembled on Sherman. The only true change is the displacement of the return rollers carrying the bogie trucks (and either in the center). This suspension also equipped the M7B1.

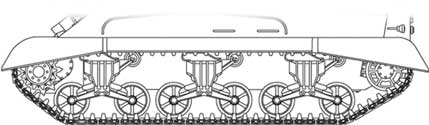

Suspension of the last models

src: Vincent Bourguignon



Le blindage du M7 composé de plaques d' acier homogène laminées était très léger. L' engin n' était pas un véhicule de contact.

The shielding of M7 made up of rolled homogeneous steel plates was very light. The machine was not a vehicle of contact.

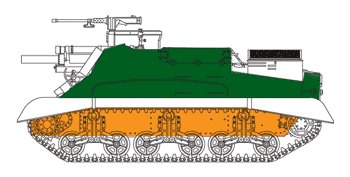

Green: 13 mm / 90° Orange: 38 mm / 90°

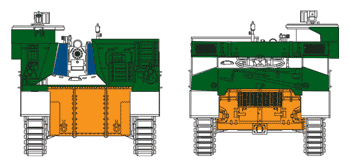

Green: 13 mm / 60° & 13 mm / 90° Blue: 13 mm / 60° Orange: 108 à 51 mm / 90 à 34° & 13 mm / 90°

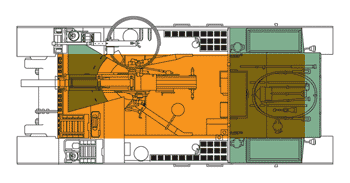

Green: 13 mm / 7° Orange: 25 mm / 0° (front) & 13 mm / 90° (rear)

M7

src: Vincent Bourguignon



Green: 13 mm / 90° Orange: 38 mm / 90°

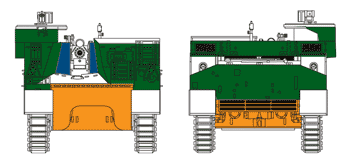

Green: 13 mm / 60° & 13 mm / 80° Blue: 13 mm / 60° Orange: 108 à 64 mm / 90 à 34° & 13 mm / 90°

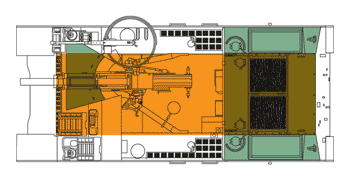

Green: 13 mm / 7° Orange: 25 mm / 0° (front) & 13 mm / 90° (rear)

M7B1

src: Vincent Bourguignon
