Panzerkampfwagen 38(t) Light Tank

Models: Pz.Kpfw 38(t) Ausf.A

Il s'agit du véhicule originale en service dans l'armée tchèque et capturé par la Wehrmacht. 150 furent produits de mai à novembre 1939 (châssis nos. 0001-0150). 59 exemplaires serviront au sein du 67e Panzerabteilung de la 3e Leichte Division en Pologne. 15 autres seront envoyés en Norvège. Ce modèle sera utilisé sur tous les fronts sauf en Afrique.

It is about the original vehicle in service in the Czech army and captured by Wehrmacht. 150 were produced from May to November 1939 (chassis 0001-0150). 59 specimens will be useful within the 67th Panzerabteilung of 3rd Leichte Division in Poland. 15 others will be sent in Norway. This model will be used on all fronts safe in Africa.

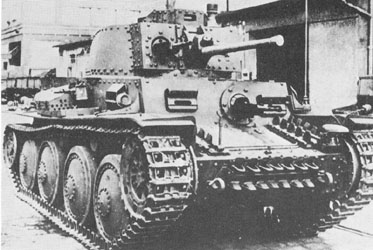

Pz.Kpfw 38(t) Ausf.A



Data



Drawings



Panzer 38(t) Ausf.A 1/35



Models: Pz.kpfw 38(t) Ausf.B

Mis en production pour les Allemands. 110 exemplaires produits (châssis nos. 0151-0260). Utilisés en France avec les 7e & 8e Panzerdivisions et en Grèce avec la 8e Panzerdivision.

Put in production for the Germans. 110 produced specimens (chassis 0151-0260). Used in France with 7th & 8th Panzerdivisions and in Greece with 8th Panzerdivision.



Data



Drawings







Models: Pz.Kpfw 38(t) Ausf.C

110 exemplaires produits (châssis nos. 0261-0370). Utilisés en France avec les 7e & 8e Panzerdivisions et en Grèce avec la 8e Panzerdivision.

110 produced specimens (chassis 0261-0370). Used in France with 7th & 8th Panzerdivisions and in Greece with 8th Panzerdivision.

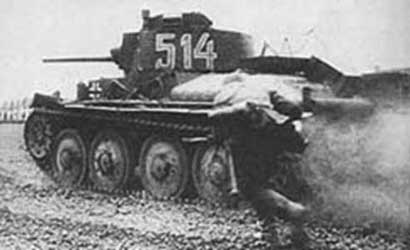

Pz.Kpfw 38(t) Ausf.C



Data



Drawings





Models: Pz.Kpfw 38(t) Ausf.D

Doté d'une plaque frontale de superstructure simplifiée. 105 exemplaires produits (châssis nos. 0371-0475).

Equipped with a frontal plate and simplified superstructure. 105 produced specimens (chassis 0371-0475).



Pz.Kpfw 38(t) Ausf.D



Data



Drawings







Models: Pz.Kpfw 38(t) Ausf.E

Blindage poussé à 50 mm à l'avant (plaques supplémentaires) et 30 mm sur les côtés. Equipés de lance-grenades fumigènes. 275 exemplaires produits (châssis nos. 0476-0750).

Shielding led to 50 mm on front (additional plates) and 30 mm on the sides. Equipped with smoke-producing grenade throwers. 275 produced specimens (chassis 0476-0750).



Data



Drawings







Models: Pz.Kpfw 38(t) Ausf.F

Quelques améliorations et suppression des lance-grenades fumigènes. 250 exemplaires produits (châssis nos. 0751-1000).

Some improvements and removal of the smoke-producing grenade throwers. 250 produced specimens (chassis 0751-1000).



Pz.Kpfw 38(t) Ausf.E/F



Data



Drawings



Models: Pz.Kpfw 38(t) Ausf.S

Destiné à l'origine à la Suède. 90 exemplaires produits entre Mai et Décembre 1941 (châssis nos. 1001-1090). Equipés de radios supplémentaires et désignés Panzerbefehlswagen 38(t). Quelques uns furent cédés à l'armée slovaque et combattirent dans le sud de la Russie en 1941 et 1942.

Intended for the origin for Sweden. 90 specimens produced between May and December 1941 (chassis 1001-1090). Equipped with additional radios and indicated Panzerbefehlswagen 38(t). Some was yielded to the Slovak army and fought in the south of Russia in 1941 and 1942.



Data



Drawings







Models: Pz.Kpfw 38(t) Ausf.G

Dernier modèle de production équipés de plaques de blindage supplémentaires. 500 exemplaires produits (321 seulement comme tanks) d'Octobre 1941 à Juin 1942 (châssis nos. 1101-1600).

Last model of production equipped with additional armour-plates. 500 specimens produced (321 only like tanks) from October 1941 at June 1942 (chassis 1101-1600).

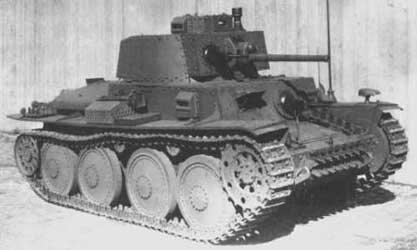

Pz.Kpfw 38(t) Ausf.G
src: Site Google



Data



Drawings





Panzer 38(t) Ausf.G 1/35





Models: Pz.Kpfw 38(t) neuer Art

En septembre 1939, on émis l'idée d'un char de reconnaissance léger très rapide au début 1942. Le prototype utilisait la technologie du soudage au lieu de rivets. Les 200 cv du moteur autorisait une vitesse de pointe de 62 km/h. 15 exemplaires de cette version nommée Pz.Kpfw 38(t) nA (neuer Art) seront produits par BMM (Praga/CKD) mais ne seront jamais admis pour la production en série.

September 1939, one emitted the idea of a fast light tank of reconnaissance at the beginning of 1942. The prototype used welding technology instead of rivets. The 200 h.p. engine allowed for a top speed of 62 km/h. 15 specimens of this named version Pz.Kpfw 38(t) nA (neuer Art) will be produced by BMM (Praga/CKD) but will be never allowed for the series production.

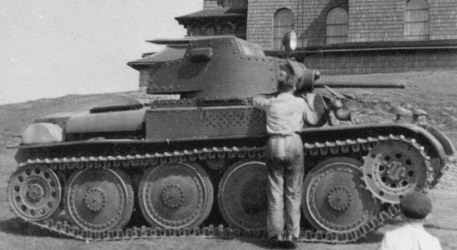

Pz.Kpfw 38(t) nA.
src: site valka.cz
src: site valka.cz





Pz.Kpfw 38(t) neuer Art Specifications
General

Type: Light Tank
Crew: 4
Production: 15 (early 1942)

Engine
Praga V8 Gasoline | 250 hp
Dimensions/Masses
Length: 5.00 m | Width: 2.50 m | Height: 2.40 m
Weight: 14800 kg
Armor
Maximum: 50 mm - Minimum: 8 mm
Performances
Max. Speed: 62 km/h | Power/weight: 16.9 hp/t | Range: 200 km
Suspension: Leaf spring
Armament

Main: 1 x 37 mm KwK 38(t) L/47.8
Secondary: 1 x 7.92 mm MG37(t)



Drawings





Last Development

Notons que le développement du châssis se poursuivit au delà de ces modèles. Ces châssis désigné H/K/M serviront de base pour toute une variété de canons automoteurs tel que les Marders III Ausf.H/M, les Bisons(Grille) ou encore le Hetzer. Les vieux modèles retournés à l'usine pour réparation serviront également comme base pour ces conversions.

Let us note that the development of the chassis continued beyond these models. These chassis indicated H/K/M will be used as a basis for a whole variety of self-propelled guns such as Marders III Ausf.H/M, Bisons(Grille) or Hetzer. The old models turned over to the factory for repair will also be useful as bases for these conversions.
