T-26 Light Tank

Models: T-26 model 1931

Durant les deux premières années de production (1931-1932), seule la version à deux tourelles fut produite aussi appelée à l' étranger T-26A (appellation non utilisée par les Russes). Chaque tourelle était armée avec une mitrailleuse. Cependant des versions de commandement furent équipés d' un canon de 37 mm sur la tourelle de droite.

During the first two years of production (1931-1932), only the version with two turrets was produced also called with foreigner T-26A (name not used by the Russians). Each turret was armed with a machine-gun. However versions of command were equipped with a gun of 37 mm on the turret of right.



Version standard du T-26 mod. 1931 avec deux mitrailleuses.
Version de commandement avec canon de 37 mm sur la tourelle de droite.
Standard version of T-26 mod. 1931 with two machine-guns.
Version of command with gun of 37 mm on the right turret.
src: Studio Mirage

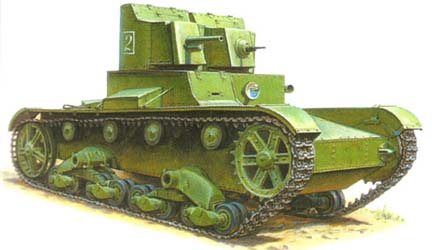

src: Zvezda



Les chars de commandement étaient également munis d' un poste radio. Le canon de 37 mm était à l' origine un Hotchkiss modifié mais il fut plus tard remplacé par le canon russe de 37 mm PS-2 modèle 1930 qui est en fait une copie du canon anti-char allemand de 37 mm Pak 30 de Rheinmetall, doté d' un tube plus long et d' une meilleure vélocité initiale. Les chars armés du canon de 37 mm furent appelés T-26 modèle 1932.

The tanks of command were also provided with a radio station. The gun of 37 mm was at the origin a modified Hotchkiss but it was replaced later by the Russian gun of 37 mm PS-2 model 1930 which is in fact a copy of the German anti-tank gun of 37 mm Pak 30 of Rheinmetall, equipped with a longer tube and a better initial velocity. The tanks armed with the gun of 37 mm were called T-26 model 1932.



Data



Drawings



T-26A-5 1/35Barbarossa Diorama  1/35





Models: T-26 model 1933

En 1933 débuta la production d' une version équipée d' une seule tourelle (celle du BT-5) armée du canon de 45 mm 20K modèle 1932/28 et d' une mitrailleuse DT de 7.62 mm. Environ 5500 exemplaires de ce modèle furent produits. Durant la production la capacité des réservoirs fut améliorée et une mitrailleuse anti-aérienne fut installée. A partir de 1937, tous les modèles furent livrés avec un poste radio 71-TK-3 et certains modèles furent équipés d' un projecteur pour les combats de nuit. Les rangements de munitions furent également modifiés durant la production.

In 1933 began the production of a version equipped of a single turret (that of the BT-5) armed with the gun of 45 mm 20K model 1932/28 and a machine-gun DT of 7.62 mm. About 5500 specimens of this model were produced. During the production the capacity of the fuel tanks was improved and an anti-aircraft machine-gun was installed. From 1937, all the models were delivered with a station radio 71-TK-3 and certain model were equipped with a projector for the combat of night. The arrangements of ammunition were also modified during the production.



T-26B mod. 1933 avec canon de 37 mm sur tourelle unique
T-26B mod. 1933 with gun of 37 mm on single turret
src: Blindés de la Seconde Guerre Mondiale, Ed. Atlas



Des T-26 modèle 1933 furent fabriqués selon la technologie développée pour le T-26-1 et le HT-133 (Guerre d'Hiver en 1939) à l'usine N°174 à Leningrad en 1940 et 1941-42. Le blindage supplémentaire était fixé par soudures et boulonnage. Notons que celui du T-26-1 était fixé uniquement par soudures.

T-26 model 1933 were made according to the technologydeveloped for the T-26-1 and the HT-133 (Winter War in 1939) to the factory N°174 to Leningrad in 1940 and 1941-42. Additional armor plating was set up by welding and bolting. Let us note that the one of the T-26-1 was set up uniquely by welding.



Data



Drawings



T-26B 1/35





Models: T-26S model 1937/1939

En 1938 début la production d' une nouvelle version avec une tourelle conique, armée du canon de 45 mm 20K modèle 1932/38 avec des optiques améliorés, et avec une plus grande capacité des réservoirs. Cette version fut appelée T-26S modèle 1937 ou T-26C. Environ 2400 exemplaires furent produits.

In 1938 beginning the production of a new version with a conical turret, armed with the gun of 45 mm 20K model 1932/38 with optics improved, and a greater capacity of the fuel tanks. This version was called T-26S model 1937 or T-26C. Approximately 2400 specimens were produced.



T-26S model 1937
T-26S modèle 1939 avec blindage incliné.
T-26S model 1939 with tilted shielding.



En 1939, une deuxième version du T-26S fit son apparition, le T-26S modèle 1939 doté d' un blindage incliné. Ce modèle était également doté de ventilateurs améliorés protégés contre les cocktails molotovs (en raison de l' expérience de la Guerre civile espagnole). Ce modifications fit bien entendu augmenter le poids du char. Environ 1300 exemplaires furent produits.

Des T-26S modèle 1937 furent fabriqués selon la technologie développée pour le T-26-1 et le HT-133 (Guerre d'Hiver en 1939) à l'usine N°174 de Leningrad en 1941-42. Le blindage supplémentaire était fixé par soudures et boulonnage.

In 1939, a second version of the T-26S made its appearance, the T-26S model 1939 equipped with a tilted shielding. This model was also equipped with ventilators improved protected against the cocktails molotovs (in reason of the experiment of the Spanish Civil war). This modifications of course made increase the weight of the tank. Approximately 1300 specimens were produced.

T-26S models 1937 were made according to the technology developed for the T-26-1 and the HT-133 (Winter War in 1939) to the factory N°174 of Leningrad in 1941-42. Additional armor plating was set up by welding and bolting.



Data



Drawings



T-26S Model 1937 1/35
