TK/TKS Tankettes

Design: Combat Compartment

Le nez du TK-3 accueillait la transmission et les commandes finales actionnant les barbotins situés à l'avant. Ils étaient accessibles via deux trappes situées sur le glacis. L'équipage de deux hommes avait accès au véhicule par les deux trappes en 3 parties situées sur le toit. Des trappes de vision était situées un peu partout sur le pourtour de la superstructure. Le mitrailleur disposait d'un périscope rotatif sur le toit.

The nose of the TK-3 accomodated the transmission and final commands actuating the sprocket-wheels located in front. They were accessible via twohatches located on the glacis. The crew of two men had access to the vehicle by the two hatches in 3 parts located on the roof. Trap hatches of vision was located a little everywhere on the circumference of the superstructure. The machine-gunne had a rotary periscope on the roof.

TKS Front	TKS Glacis and Superstructure Top
src: Vincent Bourguignon

L'armement était constitué d'une seule mitrailleuse Hotckiss de 7.9 mm montée sur rotule sur la droite de la superstructure. La mitrailleuse pouvait être mise à feu depuis la chenillette ou sur un affût extérieur et utilisée comme arme anti-aérienne. Quelques exemplaires de seront équipés d'un canon de 20 mm FK. Le TKS disposait également d'un nouveau modèle de périscope Gundlach (ultérieurement utilisé sur les chars russes et britanniques). Le TKS disposait également d'un nouveau affût de mitrailleuse qui accueillait sur certains exemplaires une mitrailleuse Browning de 7.9 mm à refroidissement par eau.

The armament was constitued of only one Hotckiss machine-gun of 7.9 mm assembled on ball mount on the right of the superstructure. The machine-gun could be put at fire since the tankette or on a external mount and used as anti-aircraft weapon. Some specimens will be equipped with a gun of 20 mm FK. The TKS had new Gundlach periscope (used later on on the Russian and British tanks). The TKS also had a new machine-gun mount which accomodated on certain specimens a Browning machine-gun of 7.9 mm with water cooling.

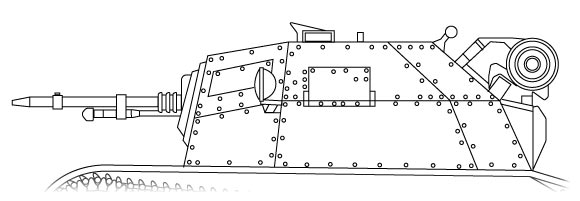

TKS Superstructure

src: Vincent Bourguignon
