M3/M5 Stuart Light Tank

Conversions: US Conversions

Le M3 et le M5 servirent de base à toutes sortes de canons automoteurs, véhicules utilitaires ... dont voici la liste:

• M3 Command Tank: modèle sans sa tourelle, celle-ci étant remplacée par une superstructure soudée protégeant une mitrailleuse lourde de 12.7 mm (calibre .50).
• M3 with Maxson Turret: M3 équipé d' une tourelle Maxson armée de quatre mitrailleuses de 12.7 mm (calibre .50). Mis au point en 1942 mais abandonné car déjà utilisé sur des half-tracks.
• M3 and T2 Light Mine Exploder: char anti-mines muni d' une perche mis au point en 1942 mais rejeté car trop difficile à manier.
• M3/M3A1 with Satan Flame-Gun: char lance-flammes mis au point à Hawaii pour le Corps des Marines en 1943. 20 exemplaires de ce char dont le canon est remplacé par une projecteur d' une autonomie de 772 l et d' une portée de 64 m, furent produits
• M3A1 with ESR2-M3 Flame-Gun: char lance-flammes dont la mitrailleuse de caisse était remplacée par un projecteur d' une autonomie de 45 l.
• T18 75 mm Howitzer Motor Carriage: obusier automoteur dont le développement débuta en septembre 1941. Il devait fournir un appui feu direct au M3. Deux modèles pilotes dotés d' une superstructure en acier doux furent testés à Aberdeen mais le projet fut abandonné en avril 1942 en raison d' une trop haute silhouette et d' un nez trop lourd.
• T56 76 mm Gun Motor Carriage: M3A3 armé du canon de 76.2 mm (3 inches) dans une superstructure arrière, le moteur étant placé au milieu. Ce projet développé à partir de septembre 1942 était trop lourd et trop peu protégé et il fut abandonné en février 1943.
• T57 76 mm Gun Motor Carriage: similaire au T56 mais équipé du moteur Continental du Medium Tank M3 Lee. Le projet fut cependant annulé en février 1943.
• M5 Command Tank: similaire au M3 Command Tank.
• M5A1 with Psy-war equipment: modèle équipé du système Pa (1944-45).
• M5A1 with E7-7 Flame-Gun: char lance-flammes dont le canon était remplacé par un projecteur.
• M5A1 with E9-9 Flame-throwing equipment: char lance-flammes semblable au Crocodile britannique (prototype)
• M5A1 with E8 Flame-Gun: char lance-flammes sans tourelle. Il était doté d' une superstructure légère en forme de caisson surmonté d' une petite tourelle avec un projecteur.
• M5 with T39 Rocket Launcher: char lance-roquettes équipé d' un lanceur T39 monté sur la tourelle pouvant tirer 20 roquettes de 183 mm (projet).
• M5 Dozer: M5 sans ou avec tourelle équipé d' une lame de bulldozer (1944).
• T8 Reconnaissance Vehicle: modèle sans tourelle et armé d' une mitrailleuse de 12.7 mm (calibre 50) (1944-1945).
• T27, T27E1 81 mm Mortar Motor Carriage: char porteur de mortier. Le T27 sans tourelle était doté d' une superstructure. Le mortier était dirigé vers l' avant et possédait une champ de tir latérale de 70°. Une mitrailleuse de 12.7 mm complétait l' armement. Le T27E1 avait son mortier installé plus bas dans la coque et il ne dépassait pas de la superstructure. Les deux projets furent abandonnés en avril 1944 en raison du manque de places pour les munitions de 81 mm.
• T29 107 mm Mortar Motor Carriage: le T29 disposait de plus d' espace que le T27 mais fut également abandonné.
• T81 107 mm Chemical Mortar Motor Carriage: M5A1 modifié pour transporter le mortier chimique de 107 mm.
• T82 105 mm Howitzer Motor Carriage: obusier de 105 mm automoteur basé sur le M5A1. Le T82 qui pouvait transporter 58 obus de 105 mm fut conçu spécialement pour le théâtre du Pacifique par la Heil Company.

M3 and M5 were used as a basis for all kinds of self-propelled guns, utility vehicles... of which here the list:

• M3 Command Tank: model without its turret, this one being replaced by a welded superstructure protecting a heavy machine gun of 12.7 mm (.50cal).
• M3 with Maxson Turret: M3 equipped with a Maxson turret armed with four machine-guns with 12.7 mm (.50cal). Developed in 1942 but abandoned because already used on half-track vehicles.
• M3 and T2 Light Mine Exploder: Mine-exploder tank provided with a pole realized in 1942 but rejected bus too difficult to control.
• M3/M3A1 with Satan Flame-Gun: Flame thrower tank developped at Hawaii for the Marines Corps in 1943. 20 specimens of this tank whose gun is replaced by a projector of an autonomy of 772 L and a range of 64 m, were manufactured.
• M3A1 with ESR2-M3 Flame-Gun: Flame thrower tank whose machine-gun of hull was replaced by a projector of an autonomy of 45 L.
• T18 75 mm Howitzer Motor Carriage: Two pilot models equipped with a mild steel superstructure were tested in Aberdeen but the project was abandoned in April 1942 because of a too high silhouette and a too heavy nose.
• T56 76 mm Gun Motor Carriage: M3A3 armed with the gun of 76.2 mm (3 inches) in a back superstructure, the engine being placed in the middle. This project developed as from September 1942 was too heavy and too little protected and it was abandoned in February 1943.
• T57 76 mm Gun Motor Carriage: Similar in T56 but equipped with the Continental engine of Medium Tank M3 Lee. The project was however cancelled in February 1943.
• M5 Command Tank: Similar to M3 Command Tank.
• M5A1 with Psy-war equipment: with Pa system (1944-45).
• M5A1 with E7-7 Flame-Gun: Flame thrower tank whose gun was replaced by a projector.
• M5A1 with E9-9 Flame-throwing equipment: Flame thrower tank similar to the British Crocodile (prototype)
• M5A1 with E8 Flame-Gun: Flame thrower tank without turret. It was equipped with a light superstructure in the shape of box surmounted by a small turret with a projector.
• M5 with T39 Rocket Launcher: Rocket launcher tank equipped with a T39 launcher assembled on the turret which can fire 20 rockets of 183 mm (project).
• M5 Dozer: M5 without or with turret equipped with a blade of bulldozer (1944).
• T8 Reconnaissance Vehicle: Model without turret and armed with a machine-gun of 12.7 mm (.50cal) (1944-1945).
• T27, T27E1 81 mm Mortar Motor Carriage: T27 without turret was equipped with a superstructure. The mortar was directed forwards and had a horizontal field of fire of 70°. A machine-gun of 12.7 mm supplemented the armament. The T27E1 had its mortar installed low in the hull and it did not exceed a superstructure. The two projects were abandoned in April 1944 because of the lack of places for the ammunition of 81 mm.
• T29 107 mm Mortar Motor Carriage: T29 laid out of more than space than T27 but was also abandoned.
• T81 107 mm Chemical Mortar Motor Carriage: M5A1 modified to transport the chemical mortar of 107 mm.
• T82 105 mm Howitzer Motor Carriage: Motorized howitzer of 105 mm based on the M5A1. T82 which could transport 58 shells of 105 mm was conceived especially for the Pacific theater by Heil Company.

M3A3 amphibie	M5 Command Tank
src: M3 & M5 Stuart Light Tank (1940-1945), Osprey Military - New Vanguard n°33	src: ?

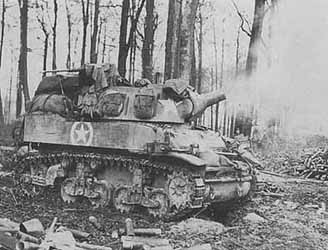

M8 HMC	T82 HMC
src: M3 & M5 Stuart Light Tank (1940-1945), Osprey Military - New Vanguard n°33

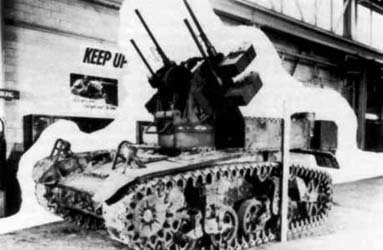

M3 with Maxson Turret	M5A1 with AA mount
src: site US Light Tanks

T18 75mm HMC	T27 81mm MMC
src: site US Light Tanks

T29 107mm (Chemical) MMC	T81 107mm (Chemical) MMC
src: site US Light Tanks

T85

Modèle basé sur des composants du M3 et du T7 armé du 20 mm Oerlikon Mark IV (multitubes). Une version de ce modèle, le T85E1 avait une tourelle rectangulaire.

Model based on components of M3 and T7 armed with the 20 mm Oerlikon Mark IV (multitubes). A version of this model, the T85E1 had a rectangular turret.

T85

src: site "US Self-Propelled Guns"

Crewmen: 6
Weight: 15.4 tons
Lengthr: ?
Width: ?
Height: ?
Engine: Twin Cadillac V8
Transmission: Two hydrdodynamic, 5 speeds (4-1)
Armor: 9.53 mm to 16 mm
Armament: 20 mm Oerlikon Mark IV
Performances: range of 113 km

T65

Le châssis du T85 fut également utilisé pour accueillir le 40 mm Bofors en 1943. Ce modèle fut baptisé T65. La cadence de tir de cette arme était de 120 coups par minute. La tourelle était entièrement rotative. Une version dotée de deux canons Bofors, le T12E1 (M4) fut également mise au point en 1944 sur un châssis de M24 Chaffee.

The chassis of T85 was also used to accomodate the 40 mm Bofors in 1943. This model was baptized T65. The rate of shooting of this weapon was of 120 rounds per minute. The turret was entirely rotary. A version equipped with two guns Bofors, the T12E1 (M4) was also developed in 1944 on a chassis of M24 Chaffee.

T65

src: site "US Self-Propelled Guns"
