M4 Sherman Medium Tank

Conversions: US Conversions

Le Sherman servit de base à la réalisation de nombreuses conversions. Son châssis servit notamment à la réalisation de la plupart des Tank Destroyers (chasseurs de char) et autres Self-Propelled Guns (Canons automoteurs) US de la deuxième guerre mondiale. Ces conversions sont relatées dans les catégories Tank Destroyers et Self-Propelled Guns. Je relate dans cette page les autres conversions moins connues mais non moins intéressantes dont voici la liste.

Sherman was used as a basis for the realization of many conversions. Its chassis was used in particular for the realization of the majority of the US Tank Destroyers (tank destroyers) and others Self-Propelled Guns of the Second World War. These conversions are reported in the categories Tank Destroyers and Self-Propelled Guns. I report in this page other less known conversions but not less interesting of which here the list.

  • Tank Recovery Vehicle M32: ce véhicule de récupération était basé sur le M4 Sherman. Il possédait un dispositif pour bloquer le char pendant le treuillage. Celui-ci se faisait via un mât télescopique pour que le véhicule tracté reste à bonne distance durant la récupération. Le pouvoir de traction de ce véhicule était de 27 tonnes et le char pesait 28 tonnes.
  • Tank Recovery Vehicle M32B1: même véhicule que le précédent mais basé sur le M4A1.
  • Tank Recovery Vehicle M32B2: même véhicule que le précédent mais basé sur le M4A2.
  • Tank Recovery Vehicle M32B3: même véhicule que le précédent mais basé sur le M4A3, avec HVSS pour les derniers.
  • Tank Recovery Vehicle M32B4: même véhicule que le précédent mais basé sur le M4A4.
  • Full-Track Prime Mover M34: M32B1 sans treuil et mât utilisé comme tracteur d' artillerie.
  • M4 Dozer: M4 équipé d' une lame de bulldozer avec ou sans tourelles, pour le corps du Génie.
  • M4 Mobile Assault Bridge: poseur de ponts (2 rampes) muni d' une grue (rare).
  • M4 with Cullin Hedgerow Device: M4s équipés d' un lames à l' avant pour percer les haies du bocage normand.
  • Mine Exploder T1E1 (Earthworm): char anti-mines munis de disques blindés (rare).
  • Mine Exploder T1E2: char anti-mines munis à l' avant de deux unités de 7 disques (expérimental)
  • Mine Exploder T1E3 (M1) "Aunt Jemina": char anti-mines munis de deux unités de 5 disques, utilisé en Italie et Normandie. Il était parfois à cause du poids poussé par un autre char (75 construits).
  • Mine Exploder T1E4: char anti-mines développé en 1944 munis de 16 disques à l' avant
  • Mine Exploder T1E5: char anti-mines basé sur le T1E3 mais avec de plus petits disques montés à l' avant Développé en juillet 1944.
  • Mine Exploder T1E6: char anti-mines semblable au T1E3 mais avec des disques dentelés (expérimental).
  • Mine Exploder T2E1: char anti-mines développé pour le Corps des Marines, utilisé avec le Tank Recovery Vehicle M32 utilisant une perche. Non satisfaisant et abandonné en octobre 1944.
  • Mine Exploder T2 Flail: char anti-mines de conception britannique (Crab I)
  • Mine Exploder T3: char anti-mines basé sur le Scorpion britannique. Cette version fut jugé insatisfaisante et le développement fut stoppé en 1943.
  • Mine Exploder T3E1: char anti-mines T3 munis de plus longs bras et un rotor à chaînes. Abandonné comme son prédécesseur.
  • Mine Exploder T3E2: char anti-mines basé sur le T3E1 mais avec un rouleau à la place du rotor à chaînes.
  • Mine Exploder T4: char anti-mines britannique Crab II
  • Mine Exploder T7: char anti-mines développé fin 1943, doté d' un châssis munis de petits rouleaux composés chacun de 2 disques. Abandonné car jugé insatisfaisant.
  • Mine Exploder T8: char anti-mines dotés de piqueurs en acier montés sur châssis pivotant. Ces piqueurs martelaient le sol à l' avant du char, un peu comme un pivert. Ce char était difficilement manoeuvrable, ce qui lui valu le surnom de "Johnnie Walker" (marque de Whisky).
  • Mine Exploder T9: char anti-mines munis de 6 rouleaux. Difficile à conduire.
  • Mine Exploder T9E1: char anti-mines plus léger que le T9 mais peu efficace car certaines mines n' explosait pas.
  • Mine Exploder T10: char anti-mines munis d' une unité (tricycle) placées en dessous du char, contrôlé à distance par le char suivant. Difficile à contrôler et finalement abandonné.
  • Mine Exploder T11: char anti-mines armé de 6 mortiers montés à l' avant (expérimental).
  • Mine Exploder T12: char anti-mines armé de 23 mortiers. Ce modèle pourtant efficace fut abandonné.
  • Mine Exploder T14: char M4 standard doté d' un blindage ventrale renforcé et de chenilles également renforcées. Abandonné à la fin de la guerre.
  • Snake Equipment for M4: char Sherman standard poussant une charge explosive en forme de serpent (utilisé par les fantassins américains notamment lors du débarquement en Normandie). Jamais utilisé cependant sur un char.
  • Mine Excavator T4: char démineur développé en 1942 munis d' une bêche. Impraticable et abandonné.
  • Mine Excavator T5: char démineur semblable au T4 mais avec une bêche en forme de V. Une version modifiée fut désignée T5E1.
  • Mine Excavator T2E2: char démineur basé sur le M4 Dozer avec des bras hydrauliques permettant d' abaisser ou de soulever la lame.
  • Mine Excavator T6: char démineur muni d' une bêche en V. Insatisfaisant en raison de l' impossibilité de contrôler la profondeur.
  • Mine Excavator T5E3: char muni d' une bêche angulaire monté à l' avant d' un montage M1 Dozer.
  • E4R2-5R1, E4R3-ER1, (M3-4-3) Flame Guns: lance-flammes montés à la place de la mitrailleuse de caisse.
  • E4R4-4R 5-6RC Flame Gun: lance-flamme monté à la place de mitrailleuse de caisse. Les réservoirs étaient installés à l' intérieur du char
  • POA Flame Thrower: char lance-flammes dont le projecteur était installé dans le tube du canon de 105 mm (US Navy Mk I).
  • POA-CWS 75-H1: char lance-flammes dont le projecteur était installé dans le tube du canon de 75 mm.
  • POA-CWS 75-H2: char lance-flammes dont le projecteur était installé à la droite du canon de 75 mm.
  • E6-R1 Flame Gun: char lance-flammes dont le projecteur était installé à la place du périscope du mitrailleur de caisse.
  • E6-R7 Flame Gun: char lance-flammes dont le projecteur (petite taille) remplace le canon.
  • Ronson Flame Gun: char lance-flammes canadien.
  • M4 Crocodile: char lance-flammes utilisant l' équipement britannique Crocodile.
  • E1 Anti-Personnel Tank Projector: lance-flammes (4) installés sur la caisse pour la défense rapprochée contre les fantassins (kamikaze) japonais.
  • Rocket Launcher T34 Calliope: char lance-roquettes équipés de rampes de 60 tubes lance-roquettes (100-150 mm), montés sur la tourelle.
  • Rocket Launcher T34E1: char lance-roquettes équipés de deux rampes de 7 tubes lance-roquettes, montés sur la tourelle.
  • Rocket Launcher T34E2: char lance-roquettes équipés de rampes de 60 tubes (longs) lance-roquettes (182.8 mm), montés sur la tourelle.
  • Rocket Launcher T39: char lance-roquettes équipés de deux caissons (avec portes) de 20 lance-roquettes (182.8 mm), montés sur la tourelle (expérimental).
  • Rocket Launcher T40(M17) WhizBang: char lance-roquettes équipés de deux caissons (avec portes) ou de châssis de 20 tubes (182.8 mm) , montés sur la tourelle.
  • Rocket Launcher T40 short version: idem que précédent mais avec des tubes plus courts
  • Rocket Launcher T72: char lance-roquettes équipé de petits tubes. Jamais utilisé.
  • Rocket Launcher T73: char lance-roquettes semblable au T40 mais avec 10 lance-roquettes.
  • Rocket Launcher T76: char M4A1 doté d' un tube lance-roquette (182.8 mm) à la place du canon. Jamais utilisé.
  • Rocket Launcher T99: char lance-roquettes équipé de deux caissons de 22 tubes (114 mm) , montés sur la tourelle. Jamais utilisé.
  • Rocket Launcher T105: char lance-roquettes M4A1 équipé de d' un caisson à un tube à la place du canon . Jamais utilisé.
  • Multiple Gun Motor Carriage T52: char multi-canons développé par Firestone, armé de canons de 40 mm ou d' un canon de 40 mm et deux mitrailleuses de 12.7 mm dans une tourelle rotative. Jugé trop lent, le projet fut abandonné en octobre 1944.
  • Demolition Tank T31: char M4A3(105) doté de lance-roquettes de 182.8 mm montés de chaque côté de la tourelle. Jamais utilisé.
  • M4 Duplex (DD): char amphibie doté d' une bouée gonflable et propulsé dans l' eau par des hélices. Peu efficace, beaucoup coulèrent lors du débarquement en Normandie.
  • M4 with amphibian exhaust device: char amphibie doté de manches à air permettant l' arrivée d' air au moteur et l' échappement.
  • T14: les Britanniques et les Américains tentèrent ensemble de créer un super Sherman. Le développement de ce char fut très lent et ne fut jamais terminé avant la fin de la guerre en Europe. Le char était de toute façon trop lourd et le remplaçant du Sherman le M26 Pershing était déjà en fabrication.



  • Tank Recovery Vehicle M32: this vehicle of recovery was based on M4 Sherman. It had a device to block the tank during winching. This one was done via a telescopic mast so that the tracted vehicle remains at good distance during recovery. The capacity of traction of this vehicle was 27 tons and the tank weighed 28 tons.
  • Tank Recovery Vehicle M32B1: even vehicle that the precedent but based on M4A1.
  • Tank Recovery Vehicle M32B2: even vehicle that the precedent but based on M4A2.
  • Tank Recovery Vehicle M32B3: even vehicle that the precedent but based on le M4A3, with HVSS on last models.
  • Tank Recovery Vehicle M32B4: even vehicle that the precedent but based on M4A4.
  • Full-Track Prime Mover M34: M32B1 without winch and mast used as artillery tractor.
  • M4 Dozer: M4 equipped with a blade of bulldozer with or without turrets, for the Pionier Corps.
  • M4 Mobile Assault Bridge: layer of bridges (2 slopes) provided with a crane (rare).
  • M4 with Cullin Hedgerow Device: M4s equipped with blades in front to pierce the hedges of the Norman bocage.
  • Mine Exploder T1E1 (Earthworm): mine exploder tank provide with armoured discs (rare).
  • Mine Exploder T1E2: mine exploder tank provide in front of two units with 7 discs (experimental)
  • Mine Exploder T1E3 (M1) "Aunt Jemina": mine exploder tank provide with two units of 5 discs, used in Italy and Normandy. It was sometimes because of the weight pushed by another tank (75 built).
  • Mine Exploder T1E4: mine exploder tank developed in 1944 provided with 16 discs with the front one
  • Mine Exploder T1E5: mine exploder tank based on the T1E3 but with smaller discs assembled to before Developed in July 1944.
  • Mine Exploder T1E6: mine exploder tank similar to the T1E3 but with notched discs (experimental).
  • Mine Exploder T2E1: mine exploder tank developped fot the Corps of the Marines, used with the Tank Recovery Vehicle M32 using a pole. Nonsatisfactory and abandoned in October 1944.
  • Mine Exploder T2 Flail: mine exploder tank of British design (Crab I)
  • Mine Exploder T3: mine exploder tank based on the British Scorpion. This version was considered to be unsatisfactory and the development was stopped in 1943.
  • Mine Exploder T3E1: mine exploder tank T3 provide with longer arms and a rotor with chains. Given up like its predecessor.
  • Mine Exploder T3E2: mine exploder tank based on the T3E1 but with a roller in the place of the rotor with chains.
  • Mine Exploder T4: British mine exploder tank Crab II
  • Mine Exploder T7: mine exploder tank developed at the end of 1943, equipped with a chassis provided with small rollers made up each of 2 discs. Given up because considered to be unsatisfactory.
  • Mine Exploder T8: equipped steel stitchers gone up on swivelling frame. These stitchers hammered the ground in front of the tank, a little like a green woodpecker. This tank was not easily manoeuvrable, which been worth to it the nickname of "Johnnie Walker" (Whisky mark).
  • Mine Exploder T9: mine exploder tank provided with 6 rollers. Difficult to drive.
  • Mine Exploder T9E1: mine exploder tank lighter than T9 but not very effective because certain mines did not explode.
  • Mine Exploder T10: mine exploder tank provided with a unit (tricycle) placed below the tank, controlled remotely by the following tank. Difficult to control and finally abandoned.
  • Mine Exploder T11: mine exploder tank armed with 6 mortars assembled in front (experimental).
  • Mine Exploder T12: mine exploder tank armed with 23 mortars. This model however effective was abandoned.
  • Mine Exploder T14: char M4 standard equipped with a reinforced belly shielding and also reinforced tracks. Given up at the end of the war.
  • Snake Equipment for M4: Sherman pushing an explosive load in the shape of snake (used by the American infantrymen in particular at the time of the Normandy landing). Ever used however on a tank.
  • Mine Excavator T4: mine excavator tank developed in 1942 provided with a spade. Impracticable and abandoned.
  • Mine Excavator T5: mine excavator tank similar to T4 but with a spade in the shape of V. A modified versions was named T5E1.
  • Mine Excavator T2E2: mine excavator tank based on M4 Dozer with hydraulic arms allowing to lower or raise the blade.
  • Mine Excavator T6: mine excavator tank provided with a spade out of V. Insatisfaisant because of impossibility to control the depth.
  • Mine Excavator T5E3: tank provided with an angular spade mounted in front of a M1 Dozer mount.
  • E4R2-5R1, E4R3-ER1, (M3-4-3) Flame Guns: flame throwers assembled in the place of the machine-gun of hull .
  • E4R4-4R 5-6RC Flame Gun: flame throwers mounted in the place of machine-gun of hull. The tanks were installed inside the tank
  • POA Flame Thrower: flame thrower tank whose projector was installed in the tube of the gun of 105 mm (US Navy Mk I).
  • POA-CWS 75-H1: flame thrower tank whose projector was installed in the tube of the gun of 75 mm.
  • POA-CWS 75-H2: flame thrower tank whose projector was installed to the right of the gun of 75 mm
  • E6-R1 Flame Gun: flame thrower tank whose projector was installed in the place of the periscope of the machine gunner of hull.
  • E6-R7 Flame Gun: flame thrower tank whose projector (small size) replaces the gun.
  • Ronson Flame Gun: Canadian flame thrower tank.
  • M4 Crocodile: flame thrower tank using the British equipment Crocodile.
  • E1 Anti-Personnel Tank Projector: flame throwers (4) installed on the case for the brought closer defense against the Japanese infantrymen (kamikaze).
  • Rocket Launcher T34 Calliope: rocket launcher tank equipped with slopes of 60 rocket launcher (100-150 mm) tubes, assembled on the turret.
  • Rocket Launcher T34E1: rocket launcher tank equipped with two slopes of 7 rocket launcher tubes, assembled on the turret.
  • Rocket Launcher T34E2: rocket launcher tank equipped with slopes of 60 rocket launcher (182.8 mm) tubes (long), assembled on the turret.
  • Rocket Launcher T39: rocket launcher tank equipped with two boxes (with doors) of 20 rocket launchers (182.8 mm), assembled on the turret (experimental).
  • Rocket Launcher T40(M17) WhizBang: rocket launcher tank equipped with two boxes (with doors) or with frame of 20 tubes (182.8 mm), assembled on the turret.
  • Rocket Launcher T40 short version: idem that preceding model with shorter tubes
  • Rocket Launcher T72: rocket launcher tank equipped with small tubes. Ever used.
  • Rocket Launcher T73: rocket launcher tank similar to T40 but with 10 rocket launchers.
  • Rocket Launcher T76: tank M4A1 equipped with a tube rocket launcher (182.8 mm) in the place of the gun. Ever used.
  • Rocket Launcher T99: rocket launcher tank equipped with two boxes of 22 tubes (114 mm), assembled on the turret. Ever used.
  • Rocket Launcher T105: rocket launcher M4A1 tank equipped with box with one tube in the place of the gun. Ever used.
  • Multiple Gun Motor Carriage T52: tank multi-guns developed by Firestone, armed with guns of 40 mm or a gun of 40 mm and two machine-guns of 12.7 mm in a rotary turret. Considered to be too slow, the project was abandoned in October 1944.
  • Demolition Tank T31: tank M4A3(105) equipped with rocket launcher of 182.8 mm assembled on each side of the turret. Ever used.
  • M4 Duplex (DD): amphibious tank equipped with a inflatable buoy and propelled in water by propellers. Not very effective, much sank at the time of the landing in Normandy.
  • M4 with amphibian exhaust device: amphibious tank equipped with air intakes allowing the aeration of the engine and the exhaust.
  • T14: the British and the Americans tried together to create super Sherman. The development of this tank was very slow and was never finished before the end of the war in Europe. The tank was in any event too heavy and the substitute of Sherman M26 Pershing was already in manufacture.





Tank Recovery Vehicle M32
Full-Track Prime Mover M34

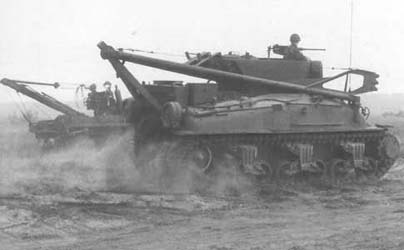

M32B1 Tank Recovery Vehicle (Patton Museum)

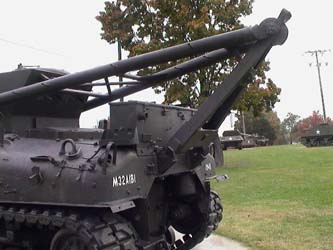

M32B1 Tank Recovery Vehicle (Patton Museum)

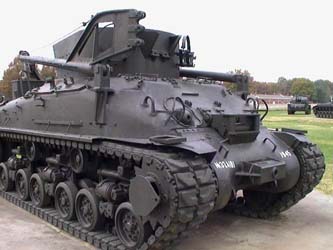

M32B1 Tank Recovery Vehicle (Patton Museum)

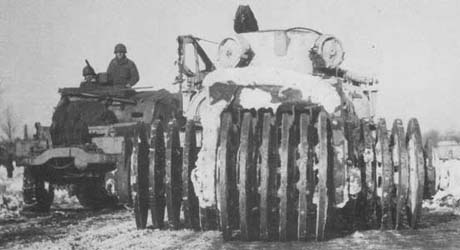

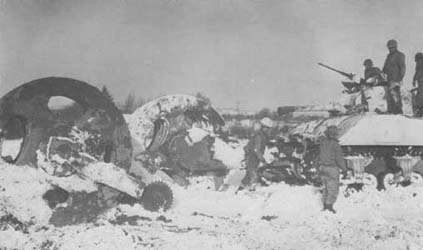

M32 ARV w/T1E1 Anti-Mine Device
src: Tanks Illustrard N°2, The Battle of The Bulge

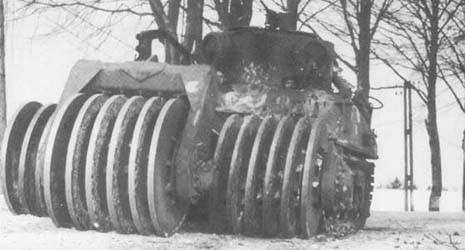

M32 ARV w/T1E1 Anti-Mine Device

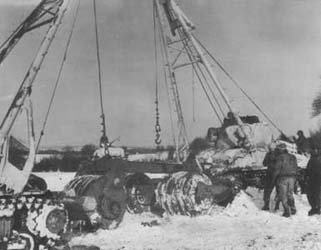

M32 ARV w/T1E1 Anti-Mine Device
src: Tanks Illustrard N°2, The Battle of The Bulge
src: Tanks Illustrard N°2, The Battle of The Bulge



Tank Recovery Vehicle M32B1
src: Belgian Army



M4 Dozer
src: Belgian Army

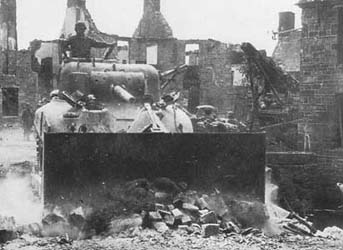

M4 Dozer
src: Normandie Album Mémorial, Ed. Heimdal

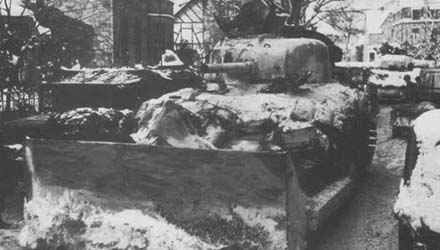

M4A1 Dozer
M4 Dozer
src: Normandie Album Mémorial, Ed. Heimdal
src: Normandie Album Mémorial, Ed. Heimdal

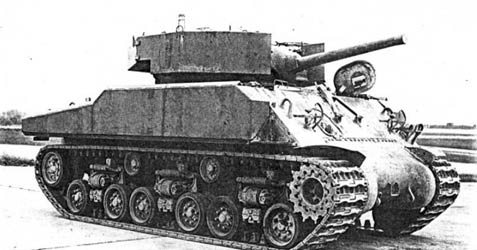

Tank M4A3(75)W w/ HCR2 plastic armor kit & HVSS
Plastic applique armor for turret and flanks filled with a mixture of gravel and a compound made from wood flour and asphalt. It was held on by cables and could be dropped from the inside.

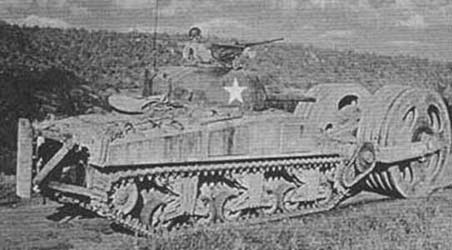

Mine Exploder T1E3(M1) "Tante Jamina".
Mine Exploder T1E3(M1) "Tante Jamina".
Blindés de la Seconde Guerre Mondiale, Editions Altas
src: Tanks Illustrard N°2, The Battle of The Bulge

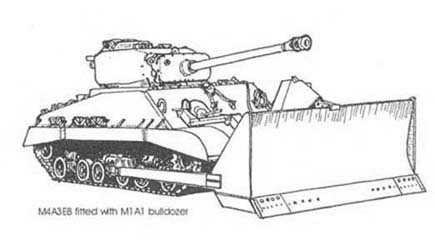

Tank M4A3E8(76)W HVSS Dozer
src: Verlinden



Prototype Super Sherman (T14).

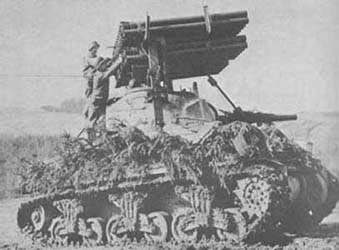

Rocket Launcher T34 Calliope

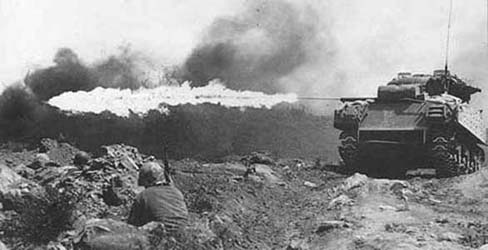

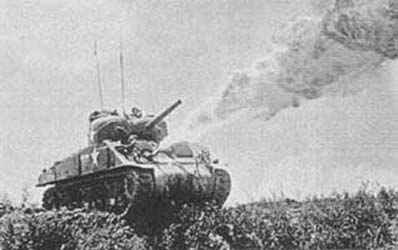

POA-CWS 75-H1
src: La Seconde Guerre Mondiale, Editions C. Colomb



E4R4-4AR 5-6RC Flame Gun
src: Blindés de la Seconde Guerre Mondiale, Editions Altas

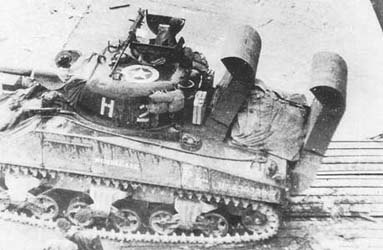

Sherman DD equipped with Air intakes
Italeri
src: Normandie Album Mémorial, Ed. Heimdal



Sherman DD equipped with Air intakes
Italeri

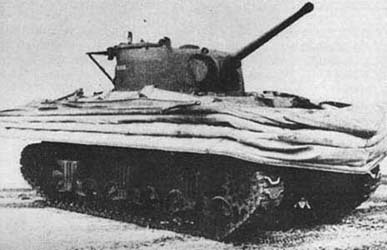

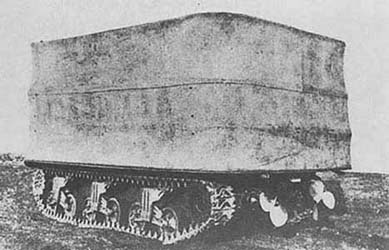

M4 Duplex
M4 Duplex
src: La Seconde Guerre Mondiale, Éditions C. Colomb

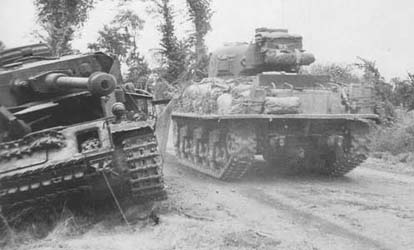

M 4 Duplex in Normandy
src: Normandie Album Mémorial, Ed. Heimdal
src: Normandie Album Mémorial, Ed. Heimdal



Conversions: T52 AA Tank

Le T52 est une autre tentative de monter le canon antiaérien de 40 mm Bofors sur un affût mobile. Le T52 basé sur le Medium Tank M4A2 Sherman était armé de ce canon sur une tourelle spéciale dotée en plus de deux .50cal (12.7 mm) Browning MG. Cette conception fut un échec en raison du poids élevé du véhicule: 29.635 tonnes.

T52 is another attempt to mount the anti-aircraft gun of 40 mm Bofors on a mobile mounting. T52 based on Medium Tank M4A2 Sherman was armed with this gun on a special turret equipped in addition with two .50cal (12.7 mm) Browning MGs. This design was a failure because of the high weight of the vehicle: 29.635 tons.

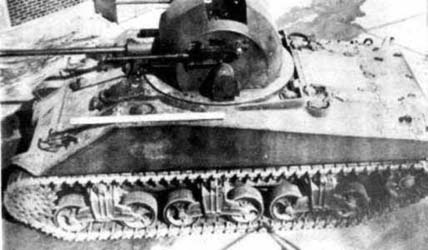

T52
